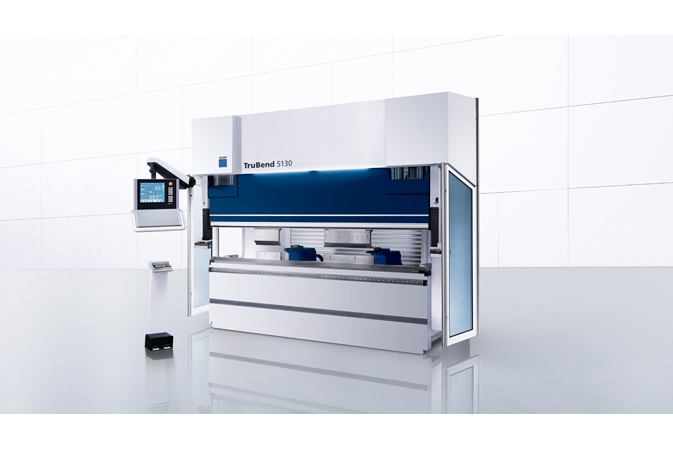

TruBend 5000 Trumpf

Seria TruBend 5000 combina precizia cu inovatia tehnologica. Punctul forte al masinilor este productivitatea deosebita, in toate fazele procesului de productie, de la proiectare, reglarea sculelor , pana la operatia de îndoire.

Cea mai largă gamă de piese din categoria sa
Precizie maxima
Dinamica deosebita a axelor
ACB: unghiuri precise de la prima piesa
Programarea si comanda usoara a masinii

Avantaje
Caracteristici tehnice

Productivitate

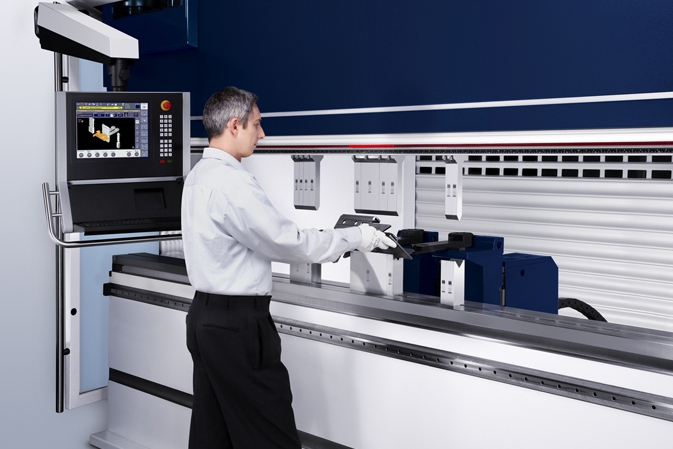

Sistemul de comanda TASC 6000 al seriei TruBend 5000 ofera utilizatorilor o varianta cu touch+screen, moderna si prietenoasa
Sistemul grafic permite alegerea rapida a sculelor
Sistemul de protectie BendGuard este proiectat pentru o operare rapida si sigura
Actionarea rapida a berbecului si constructia opritorilor-tampon permit o utilizare optima pentru o productie de serie
Posibilitatea de deplasare a matritei permite aplicatii speciale fara scule suplimentare

Flexibilitate

Seria TruBend 5000 este o masina de îndoit universala
Se poate alege masina dorita, cu dotarile necesare, dintr-o gama variata de optiuni
Dotate cu opritori-tampon actionati în pâna la 6 axe, masinile din seria TruBend 5000 sunt cea mai buna alegere pentru o productie flexibila

Eficienta

Datorita senzorului ACB (Automatic Controlled Bending), prima piesa produsa este piesa dorita
utilizarea uleiurilor hidraulice moderne elimina necesitatea schimbarii frecvente a acestora
oprirea automata a hidraulicii masinii în perioadele de stationare mai lungi reduce consumul energetic

Calitate

Tehnologia de actionare cu 4 cilindri reduce deformarea berbecului, iar constructia masinii asigura suficient spatiu pentru îndoire
Sistemul antibombaj controlat CNC permite obtinerea de rezultate precise la îndoire
Sistemul de masurare activa cu ACB a unghiului garanteaza precizia de la prima piesa

Tipul masinii Caracteristica	TruBend 5050	TruBend 5085	TruBend 5130	TruBend 5170	TruBend 5230	TruBend 5320
Forta de presare	500 kN	850 kN	1300 kN	1700 kN	2300 kN	3200 kN
Lungimea de îndoire	1275 mm	2210/ 2720 mm	3230 mm	3230/ 4250 mm	3230/ 4250 mm	4420 mm
Distanta între coloane	1040 mm	1750 / 2260 mm	2690 mm	2690/ 3680 mm	2690/ 3680 mm	3680 mm
Deschiderea maxima	385 mm	385/ 615 mm	385/ 615 mm	615 mm	615 mm	615 mm
Inclinatia berbecului	± 10 mm	± 10 mm	± 10 mm	± 10 mm	± 10 mm	± 10 mm
Viteze
Pe axa Y rapida	220 mm/sec	220 mm/sec	220 mm/sec	220 mm/sec	220 mm/sec	220 mm/sec
Pe axa Y de lucru	10-20 mm/sec	10-20 mm/sec	10-20 mm/sec	10-15 mm/sec	10-15 mm/sec	10-15 mm/sec
Pe axa Y retragere rapida	220 mm/sec	220 mm/sec	220 mm/sec	220 mm/sec	220 mm/sec	220 mm/sec
Pe axa X	1000 mm/sec	1000 mm/sec	1000 mm/sec	1000 mm/sec	1000 mm/sec	1000 mm/sec
Pe axa R	330 mm/sec	330 mm/sec	330 mm/sec	330 mm/sec	330 mm/sec	330 mm/sec
Pe axa Z	1000 mm/sec	1000 mm/sec	1000 mm/sec	1000 mm/sec	1000 mm/sec	1000 mm/sec
Precizie
De pozitionare pe axa Y	0,005 mm	0,005 mm	0,005 mm	0,005 mm	0,005 mm	0,005 mm
De pozitionare pe axa X	0,04 mm	0,04 mm	0,04 mm	0,04 mm	0,04 mm	0,04 mm
De pozitionare pe axa R	0,08 mm	0,08 mm	0,08 mm	0,08 mm	0,08 mm	0,08 mm
Curse
Pe axa Y	215 mm	215/ 445 mm	215/ 445 mm	445 mm	445 mm	445 mm
Pe axa X	860 mm	860 mm	860 mm	860 mm	860 mm	860 mm
Dimensiuni masina (Lxl)	2190mm x 1740mm	3620mmx 1740mm	4070mm x 1740mm	5240mm x 1865mm	5260mm x 1955mm	5300mm x 1955mm
